Cette page expilicite étape par étape la saisie d'un objet simple (shoebox) en bilan thermique à l'aide d'EnerCAD.

1. Enoncé de l'exercice
2. Saisie des données générales du projet
3. Saisie de l'enveloppe thermique > façade Sud
4. Façade Nord
5. Façade Est
6. Façade Ouest
7. Production de chaleur
8. Résultats
9. Complément d'exercice

Pour afficher les dessins et plans, suivez les liens ci-dessous:

• ZOOM > vue avant
• ZOOM > vue arrière
• ZOOM > plan

Plan imprimable au format PDF > plan

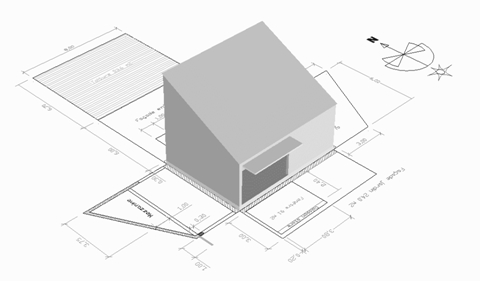

Saisie shoebox II selon plans avec les paramètres décrits ci-dessous:

• station : Genève (données selon SIA 381/2)
• bon dégagement vers le SUD
• mode de calcul: SIA 2007, bâtiment neuf
• affectation : logement individuel
• construction mi-lourde
• calcul et saisie de la surface de référence énergétique Ae (r.d.c. + mezzanine h > 1m)
• saisie de l’enveloppe :
  o construction type années 1980 (voir détail de mur ci-dessous)
  o murs contre terrain : valeur U = 0.40 [W/m²K]
  o fenêtres : double vitrage 4/20/4 avec cadre acier avec rupture thermique, sans voilage
  o toiture : catalogue EnerCAD "SIA limite : isolation entre chevrons"
  o planchers : catalogue EnerCAD "SIA limite : radier béton / isolation / chape"
  o caisson de store : U = 0.40 [W/m²K]
  o porte : catalogue EnerCAD standard SIA
• tenir compte de manière raisonnée des ponts thermiques éventuels (embrasure fenêtre, porte)
• calculer la demande de chaleur Qh

Composition des murs de façade:

De l'extérieur vers l'intérieur: Bardage ventilé, 5cm Isolation en laine de verre, 8cm Mur en plot de ciment plein, 16cm Enduit intérieur, 1cm

Réglage de la station climatique et du mode de calcul:

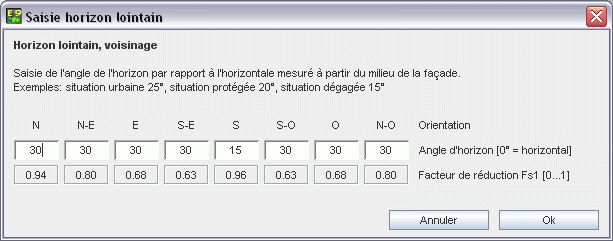

Horizon lointain, bon dégagement vers le SUD (15°):

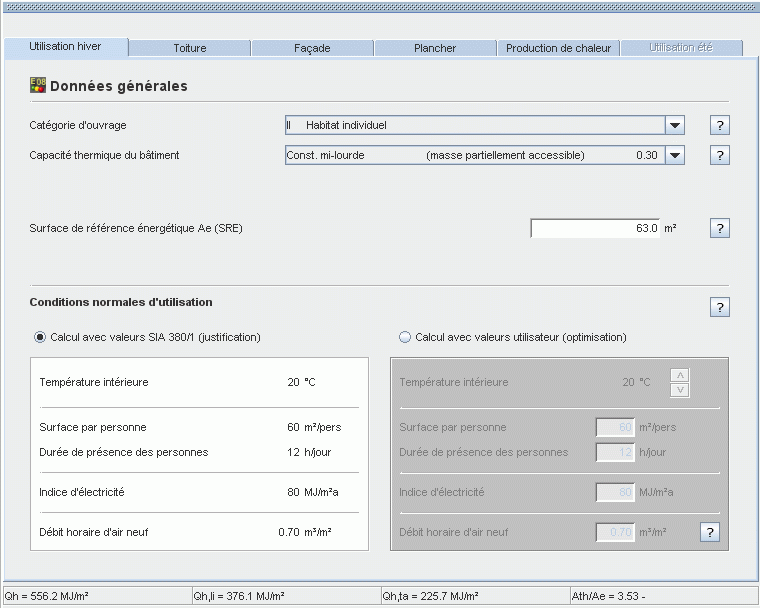

Données générales: catégorie d'ouvrage II

REMARQUE:
Pour obtenir les définitions, utilisez les boutons d'aide >

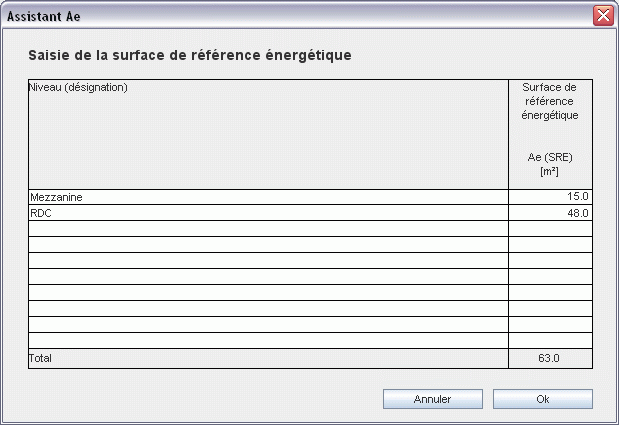

Saisie de la surface de référence énergétique (clic sur le champs de saisie Ae):

REMARQUE:

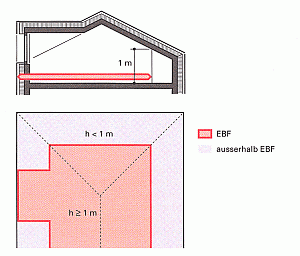

Conformement à la Norme SIA 416 édition 2007, seulement les surfaces de plancher correspondant à un vide d'étage supérieur à 1m peuvent être comptablilisées.

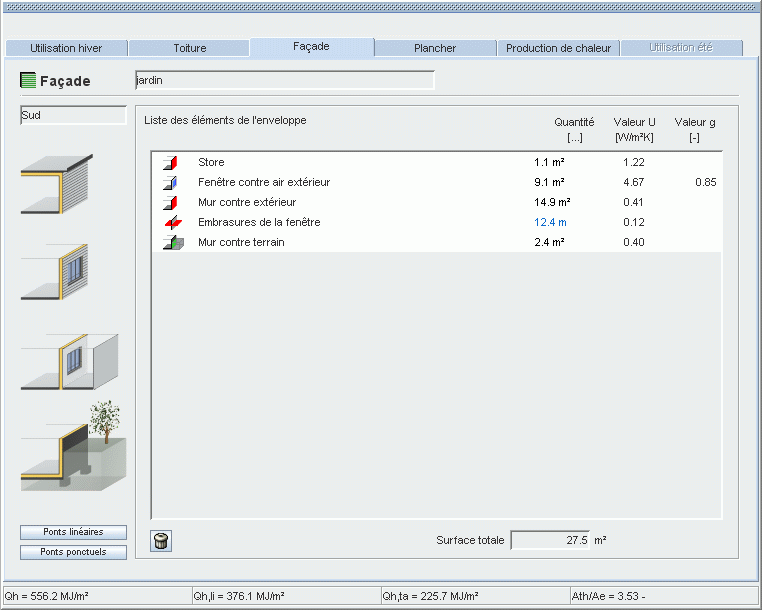

Façade SUD (jardin):

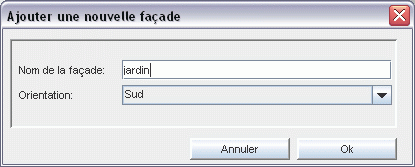

Créer une façade: clic onglet Façade > Ajouter une nouvelle façade:

Pour créer des éléments d'enveloppe, cliquez sur les pictogrammes sur la gauche...

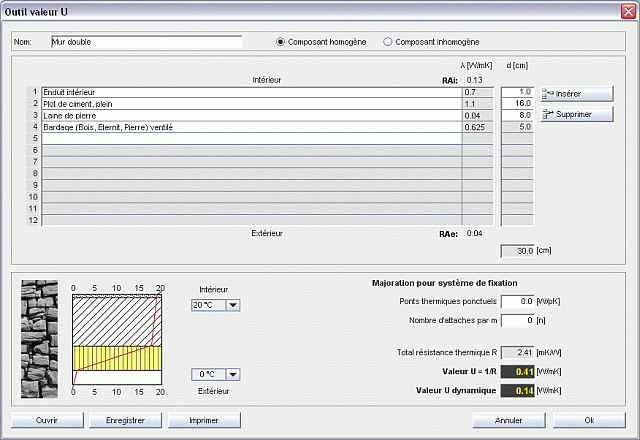

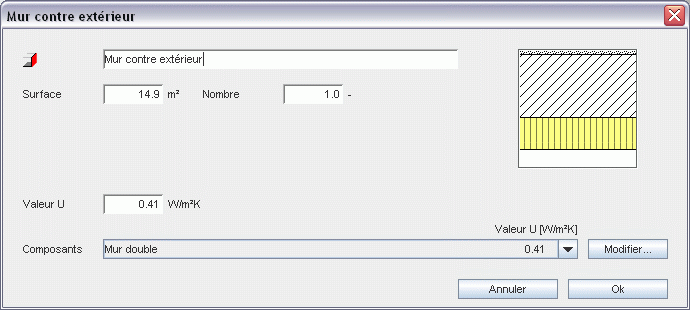

Création d'un mur:

Liste déroulante Composants, clic Nouveau composant > outil valeur U
Alternativement:
   EnerCAD dispose d'une bibliothèque intégrée de composant prêts à l'emploi,
   Vous pouvez saisir une valeur U manuellement (p.ex. en provenance des catalogues des éléments de construction, autres logiciels, ...)

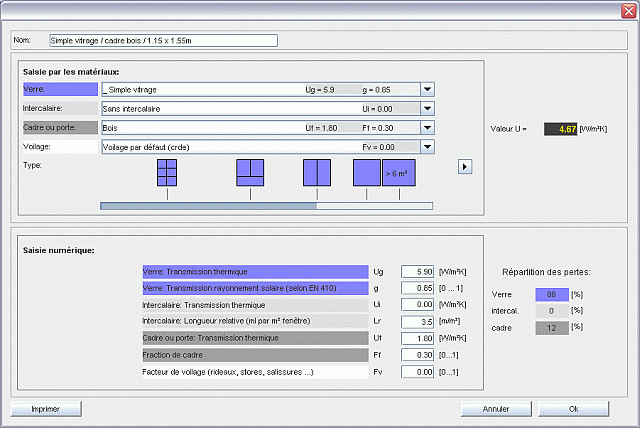

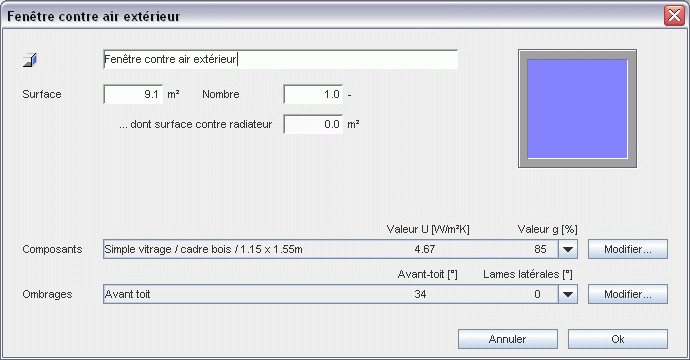

Création d'une fenêtre:

Liste déroulante, clic Nouveau composant > Outil fenêtre

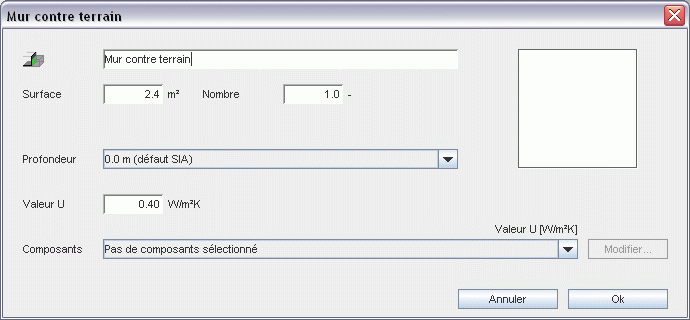

Création d'un mur contre le terrain (socle, la partie verticale est attribuée à la façade):

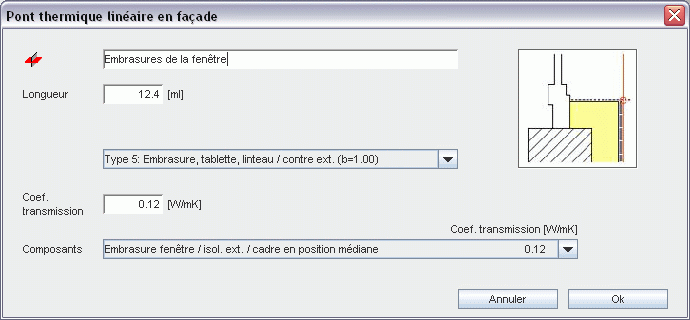

Création d'un pont thermique linéaire:

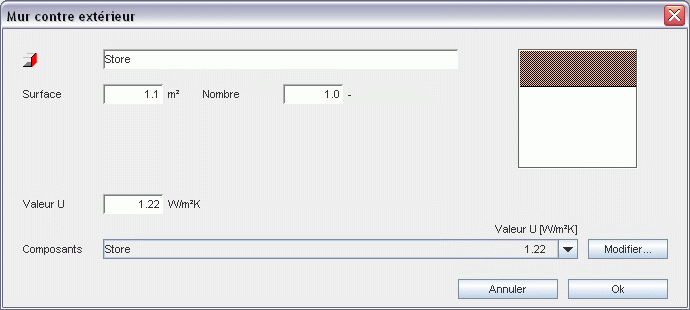

Création d'un caisson de store (catégorie store disponible dans outil valeur U):

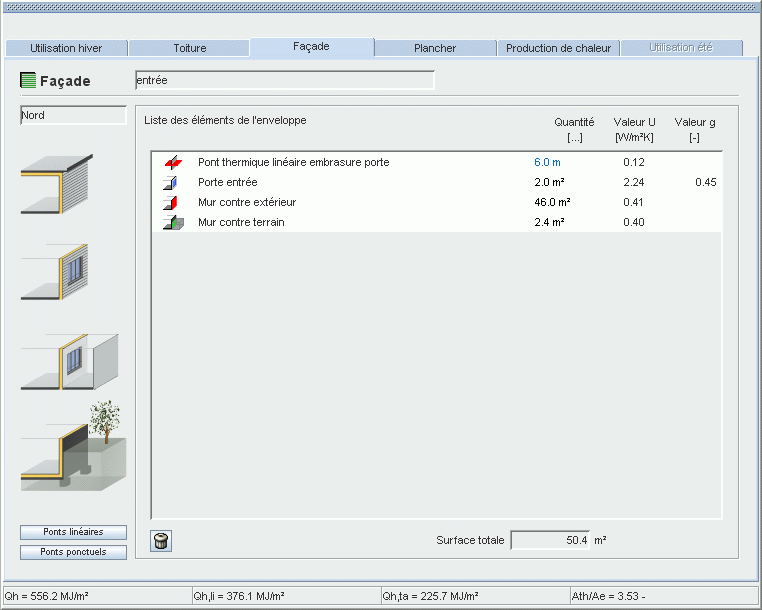

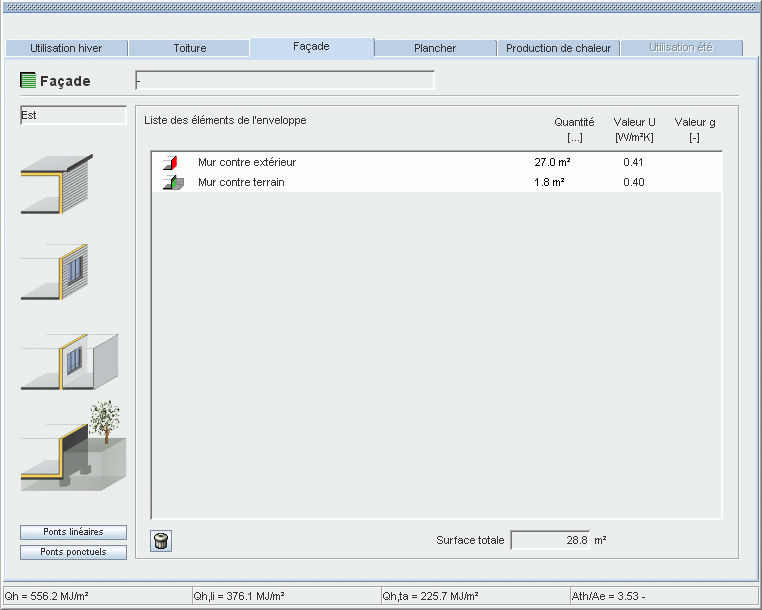

Créer une façade: clic onglet Façade > Ajouter une nouvelle façade

Création des éléments d'enveloppe comme précédemment en cliquant sur les pictogrammes appropriés.

REMARQUE:

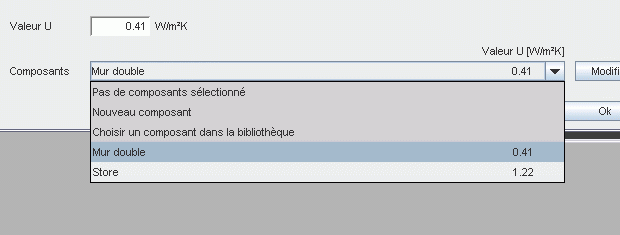

Pour réutiliser un composant MUR défini précédemment, ce composant apparait dans la liste déroulante et peut être réutilisé. Il est ainsi possible d'affecter le même composant à différents endroits ce qui économise du temps de saisie et permet une modification globale / groupée, p.ex. lors de l'optimisation de l'isolation...

Créer une façade: clic onglet Façade > Ajouter une nouvelle façade

... identique à la façade EST: Dupliquer une façade: clic onglet Façade > Dupliquer façade "-"

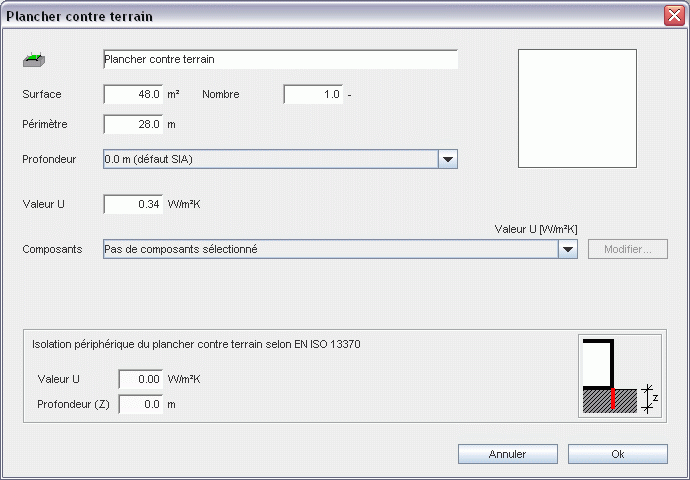

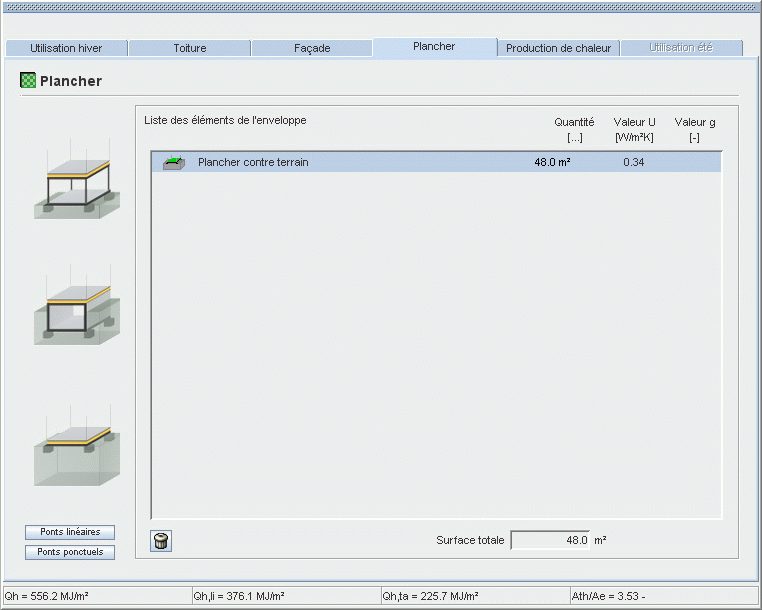

Créer un élément de plancher:

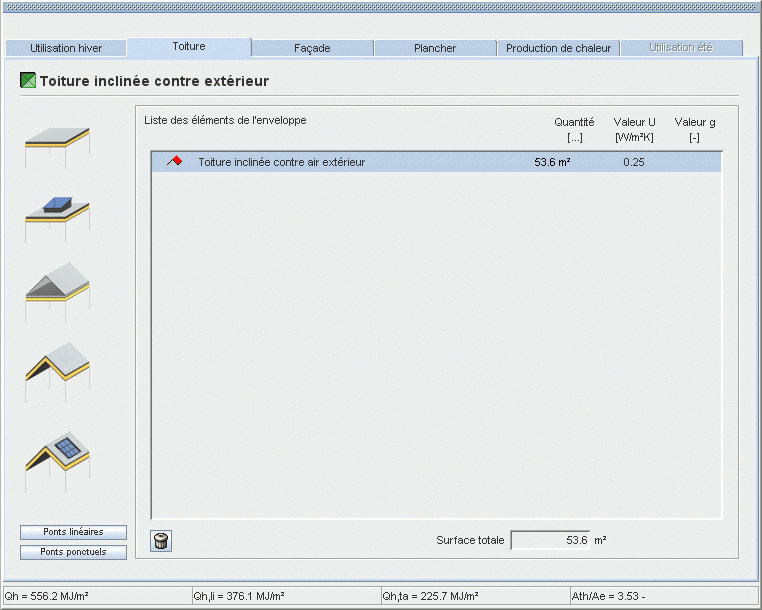

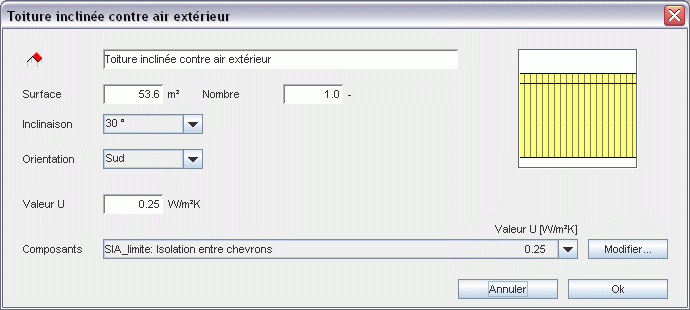

Créer un élément de toiture:

REMARQUE:

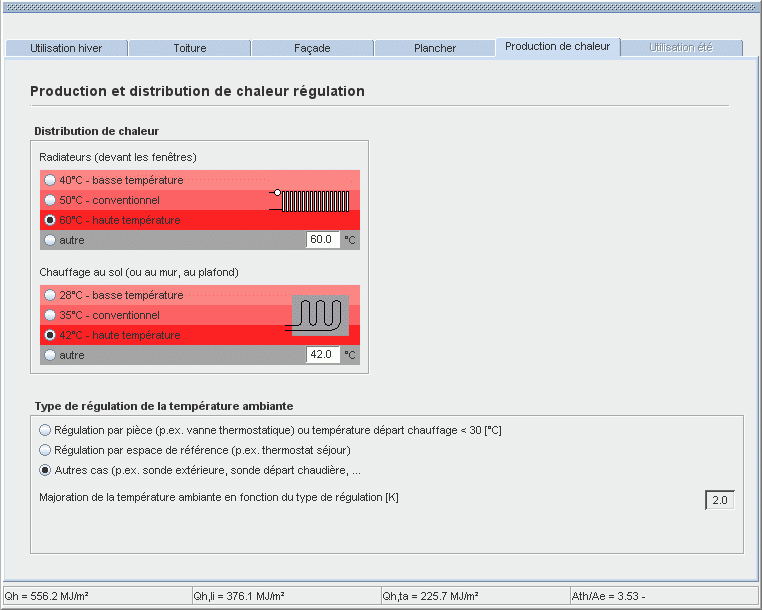

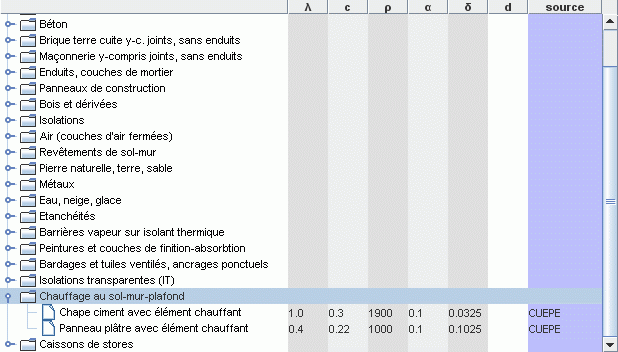

Les températures de radiateurs devant fenêtre et plancher chauffant ne sont pris en compte que si de tels éléments ont été défini dans le projet. Pour définir un plancher chauffant, celui-ci doit être saisi comme couche chauffante lors de la définition du composant à l'aide de l'outil valeur U.

Les résultats sont immédiatement disponibles dans la barre d'état de la fenêtre du projet:

Des graphiques permettent une analyse du bilan:

REMARQUE:
Le calcul est généralement actualisé automatiquement. La flèche verte permet une actualisation manuelle.

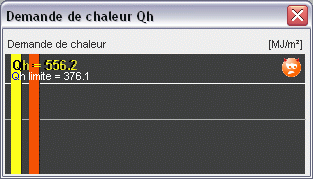

Graphique "Demande de chaleur" avec historique des calculs: EnerCAD met à jour le bilan au fil de la saisie et des modifications; la barre jaune représente le projet actuel, les barres oranges les états passés.

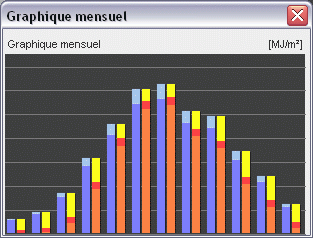

Graphique "Bilan mensuel":

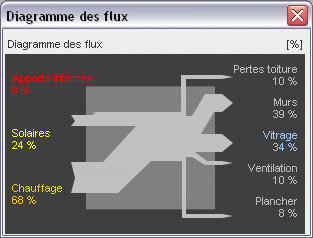

Graphique "Diagramme des flux":

Alternativement, EnerCAD propose des tableaux avec l'ensemble des données caractéristiques du projet:

1. Menu > Résultats > Rapport de projet

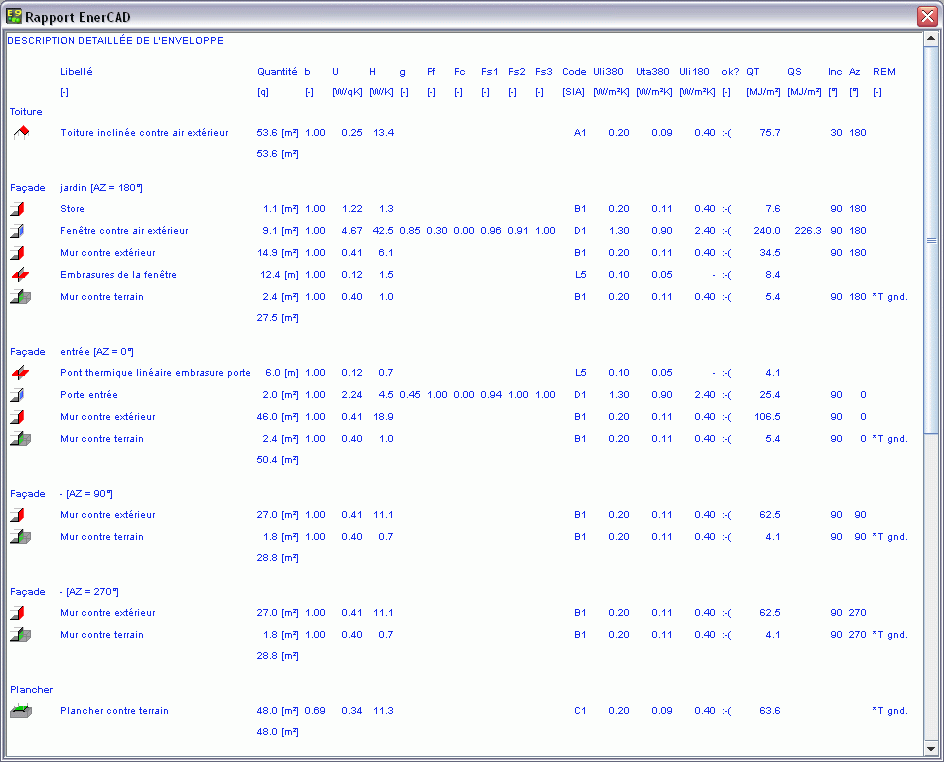

2. Menu > Résultats > Rapport détaillé enveloppe

Télécharger le fichier de projet avec la solution: DOWNLOAD

En partant du résultat obtenu plus haut, effectuer une optimisation énergétique:

a) pour répondre à la norme SIA 380/1 édition 2009

b) amener le projet au niveau du standard passif :

• Qh < 20 % de Qh-li SIA 380/1 édition 2009
• avec Qél annuel = 60 [MJ/m²]
• avec débit d’air horaire thermiquement actif = 0.24 [m³/m²]

Team EnerCAD 22.12.2009
